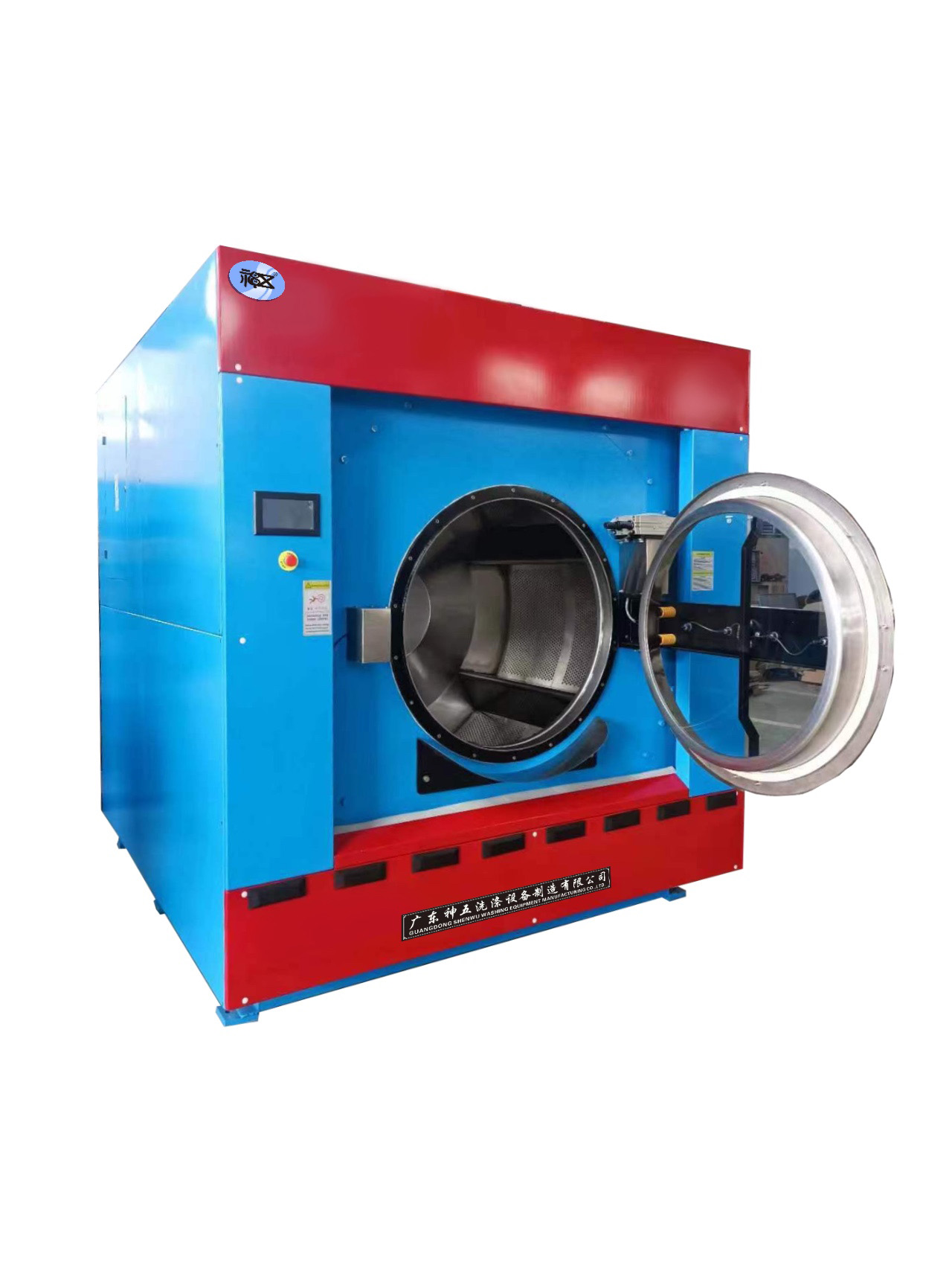

大型工业洗衣机主要的结构系统包括控制系统、桶体、滚筒、传动结构、避震结构、机门、进水管路、排水阀、加热器。

1、控制系统

由电脑面板、电脑芯片、程序软件、各种传感器等组成。

2、桶体

大型工业洗衣机采用不锈钢板焊接而成，用于盛放洗涤用水，与进水管路及排水阀等接通。内部表面采用特殊处理以防腐蚀，桶体前端安装机门，顶上装有皂液箱，下部水槽安装加热器及排水阀等，桶体通过避震器固定在机器底座上。

3、滚筒

大型工业洗衣机滚筒全部采用 不锈钢板制成，滚筒用于盛放洗涤衣物。筒壁装有溢水小孔与翻斗筋，使衣物在筒内不断翻滚。滚筒前端是装衣门，后端通过轴座安装在桶体上。

4、传动机构

大型工业洗衣机传动机构由变频器、变频电动机、皮带轮、三角胶带及轴承座等组成。使机器能获得洗涤、均布、脱水三种所需速度。

5、避震机构

大型工业洗衣机避震机构由压缩弹簧、拉杆、吊钩及支座固定在机器底座上，桶体、筒体、传动机构等主要部件都通过拉杆吊于避震机构的支座上，机器在高速脱水时产生的震动经弹簧后减弱，另外在机器左右分别装有阻尼器，以减少震动时的摆动幅度。

6、机门

大型工业洗衣机机门用于装卸衣物，门体采用不锈钢制成，门内装有橡胶密封圈，工作时与桶体密封，门锁用于开启或关闭机门，在门锁内装有联动开关，保证机器在运转中门不会被打开，确保操作者安全。

7、进水管路

进水管路上装有电磁阀。

8、排水阀

排水阀开启和关闭由电磁阀控制。

9、加热器

大型工业洗衣机有二种加热方法，一为蒸汽加热，二为电热。蒸汽加热由气动阀控制，电加热内装3组电热管。
